SINTETIZADORES DE FRECUENCIA

Sintetizadores permiten la operación flexible de osciladores de alto rendimiento utilizados en una variedad de equipos de receptores y transmisores de radio de todo tipo a los generadores de señal altamente estables y flexibles. Sintetizadores de frecuencia no fueron ampliamente utilizados hasta que los 1970s.

La razón de esto era que antes de la introducción de la tecnología de circuito integrado capaz de RF, sintetizadores de frecuencia requiere una cantidad considerable de los circuitos, y esto significaba que los costos eran muy altas. Esto los pone fuera del alcance de la mayoría de las aplicaciones. ¹

SINTETIZADORES DIRECTOS DE FRECUENCIA

Las formas directas de sintetizador de frecuencia, son como su nombre indica en práctica mediante la creación de una forma de onda directamente sin ningún tipo de elemento transformador de frecuencia. se utilizan técnicas directas, incluyendo formas de oscilador y un mezclador. Esta forma de sintetizador de frecuencia a veces se llama una arquitectura de mezcla-filtro de división. El sintetizador de frecuencia analógica directa ganó este nombre porque define con precisión una de las arquitecturas más populares para este tipo de síntesis. ²

Sintetizadores digitales directos, DDS son ampliamente utilizados ahora. Crean la señal por tener una versión almacenada de la forma de onda deseada y, a continuación, el avance de la fase en incrementos fijos. Los incrementos de avance de fase a determinar la frecuencia de la señal que se genera.

SINTETIZADORES INDIRECTOS DE FRECUENCIA

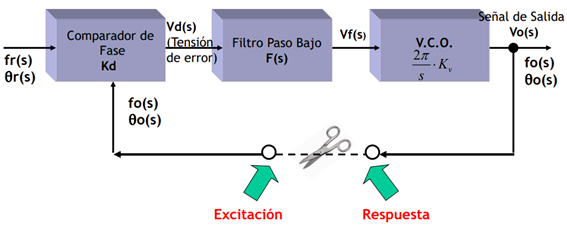

Síntesis de frecuencia indirecta se basa en la tecnología de bucle de enganche de fase. Aquí se genera la señal de salida indirectamente. En otras palabras, la señal final es generado por un oscilador que es controlado por otras señales. De esta manera las señales utilizadas en la creación de la salida se replican indirectamente por el oscilador de salida, lo que da el nombre a esta técnica.

Las técnicas de síntesis de frecuencia digital indirectos introducen un divisor digital en el bucle de enganche de fase entre el oscilador controlado por tensión y el detector de fase. El VCO funciona a una frecuencia igual a la comparación de frecuencia de fase la relación de división. Mediante la alteración de él relación de división, es posible alterar la frecuencia de la señal de salida.

Típicamente, la frecuencia de comparación es igual a la separación entre canales es necesario. Esto podría ser de 100 50 kHz para un sintonizador de FM, o 25 12.5 kHz para sistemas de comunicaciones móviles profesionales, etc. Podría ser mucho más pequeño para aplicaciones de radio generales.
